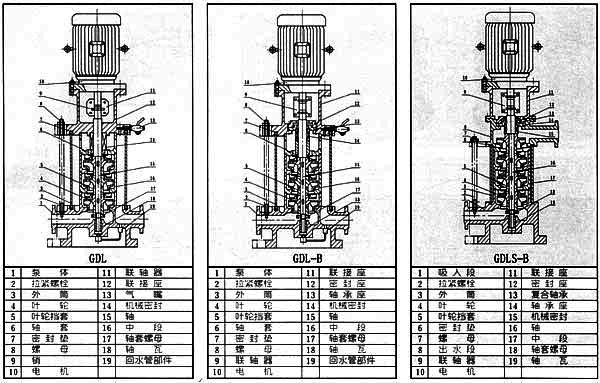

gdl型立式多級泵裝配圖

gdl型立式多級泵裝配圖

gdl型立式多級泵裝配圖

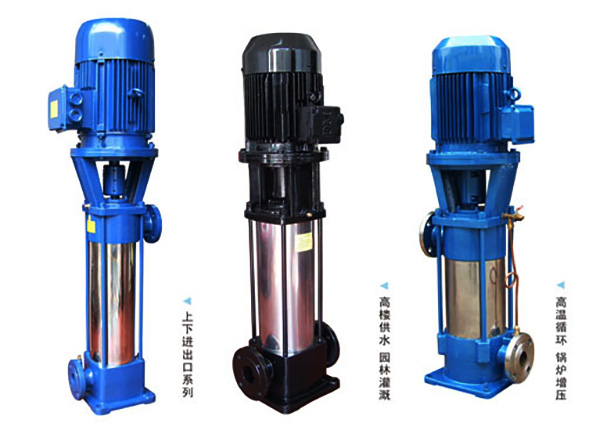

立式立式多級離心泵適用于輸送低粘度、非易燃易爆易汽化、不含固體顆粒(<0.2mm)和纖維的液體:廣泛應用于高層建筑給排水廠過濾與輸送、管道增壓等;沖洗和清洗系統、鍋爐給水、冷卻水循環、水處理系統等設備配套系統;超濾系統、反滲透系統、蒸餾系統、分離器、游泳池等水處理環境中;農業中的噴灌、滴灌等灌溉系統;食品飲料及消防系統環境中。

工作條件
稀薄、干凈、無腐蝕性、非易燃易爆且不含固體顆粒及纖維的液體
所輸送介質的密度大于清水時,需配用大功率電機
液體的溫度范圍:0℃—85℃
環境溫度:+40℃
吸程:與泵的NPSH(汽蝕余量)、介質溫度、安裝位置海平面高度以及進口管路損失等因素相關
工作壓力:10Bar
進口壓力:受工作壓力限制
電機
泵配全封閉、風冷、鼠籠式風機;
防護等級:IP55
絕緣等級:F級
標準電壓:單相 220一240V/50Hz 三相 380一415V/50Hz
單相電機配有內置熱過載保護,三相電機必須根據當?shù)匾?guī)定接電機啟動器
性能特點:

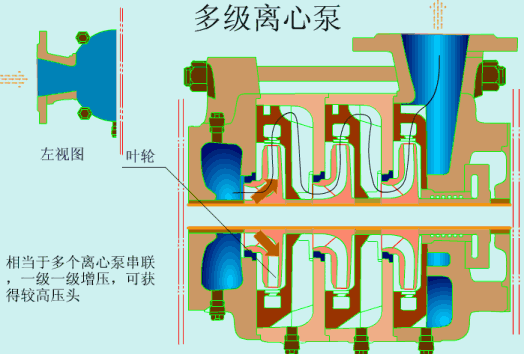

立式多級離心泵與單級泵相比,其區別在于多級泵有兩個以上的葉輪,能分段地多級次地吸水和壓水,從而將水揚到很高的位置,揚程可根據需要而增減水泵葉輪的級數。多級泵主要用于礦山排水、城市及工廠供水,農業灌溉用的很少,僅適用于高揚程、小流量的高山區提水來解決人畜飲水的困難。多級高心泵有立式和臥式兩種型式立式多級離心泵的泵軸上裝有串聯的兩個亦上的葉輪,它相對于一般的單級離心泵,可亦實現更高的揚程;相對于活塞泵、隔膜泵等往復式泵,可亦泵送較大的流量。立式多級離心泵效率較高,能夠滿足高揚程、高流量工況的需要,在石化、化工、電力、建筑、消防等行業得到了廣泛的應用。
由于其本身的特殊性,與單級離心泵相比,立式多級離心泵在設計、使用和維護維修等方面,有著不同、更高的技術要求。往往是人們在一些細節上的疏忽或者考慮不周,使得立式多級離心泵投用后頻繁發生異常磨損、振動、抱軸等故障,亦致停機。
