管道多級離心泵產品概述、構造圖、裝配、拆卸、裝置及故障與消除

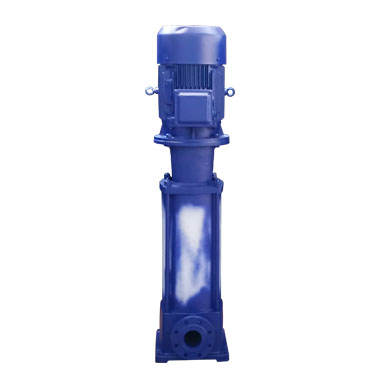

一、管道多級離心泵產品概述:
管道多級離心泵殼中開之離心泵,供抽送凈水或物理化學性質相似于水的其它液體之用。被輸送液體溫度不得高于80℃。實用于工廠、礦山、城市給水、電站、農田排灌和各種水利工程。

二、管道多級離心泵構造圖:
本型泵的吸進口與吐出口均在水泵軸心線下方,水平方向與軸線成垂直位置、泵殼.中開,檢驗時無需拆卸進水,排出管路及電動機(或其他原動機)從聯軸器向泵的方向看去,水泵均為逆吋針方向旋轉。如依據用戶特別訂貨須要也可改為順吋針旋轉。
本型泵的重要另件有:泵體、泵蓋、葉輪、軸、雙吸密封環、軸套、軸承等。除軸的資料為優質碳素鋼外,其馀多為鑄鐵制成。
泵體與泵蓋形成葉輪的工作室,在進出水法蘭上制有裝置真空表跟壓力表的管螺孔,進出水法蘭的下部制有放水的管螺孔。
葉輪經由靜平衡校驗,用軸套和兩側的軸套螺母固定,其軸向地位能夠通過軸套螺母進行調劑,葉輪的軸向力應用其葉片的對稱安排到達均衡,可能還有一些剩馀軸向力則同軸真?zhèn)€軸承蒙受。
泵軸由兩個單列向心球軸承支承,軸承裝在泵體兩端的軸承體內,用黃油潤滑,雙吸密封環用以減少水泵壓水室的水漏回吸水室。
水泵通過聯軸器由電動機直接傳動。
軸封為軟填料密封,為了冷卻光滑密封腔和避免空氣漏入泵內,在填料之間有水封環,水泵工作時小量高壓水通過水封管流入填料腔起水封作用。
四、管道多級離心泵裝配、拆卸、安裝
裝配與拆卸
1、裝配轉子部件:順次將葉輪、軸套、軸套螺母、填料套、填料環、填料壓蓋,擋水圈、軸承部件裝在泵軸上,并套上雙吸密封環,而后裝上聯軸器。
2、將轉子部件裝在泵體上,調整葉輪的軸向位暈到兩側雙吸密封環的旁邊加以固定,將軸承體壓蓋同固定螺釘緊固。
3、裝上填料,放好中開面紙墊,蓋上泵蓋打緊螺尾柱銷后,擰緊泵蓋螺母,最后裝上墳料壓蓋。但不要將填料壓得太緊,填料過緊會使軸套發燒,消耗功率較大,也不要壓得太松,過松會使液體滲漏大,水泵效力下降。
裝配實現后,用手動彈泵軸,不擦碰景象,轉動比擬輕滑均勻即可,拆卸可按上述裝配順序相反地進行。
安裝
1、檢査水泵和電動機應無損壞。
2、水泵的安裝高度,加上吸入管路的水力喪失,及其速度能,不得大于樣本規定的容許吸上真空高度值。基礎尺寸應合乎泵機組的安裝尺寸。
3、安裝次序:
?、賹⑺梅旁诼裼械啬_螺栓的混凝土基本上,用調整其間的楔型墊塊的方式校正程度,并恰當擰緊地腳螺栓,以防走動。
?、谠诨A(chǔ)與泵底腳之后灌注混凝土。
?、鄞炷粮晒毯?,擰緊地腳螺栓,并從新檢査水泵的水平度。
?、苄U妱?dòng)機軸與水泵軸的同心度。使兩軸成始終線,在兩軸器外圓上的同軸度允差為0.1mm,端面空隙沿圓周的不平均度允差0.3mm(在聯接進出水管路及試運行后再分辨校核一遍,仍應符臺上述請求)。
⑤在檢査電動機轉向與水泵轉向一致后,裝上聯軸器及聯接柱銷。
4、進出水管路應另設支架支持,不得籍泵本體支承。
5、水泵與管路之間的結臺面,應保證良好的氣密性,尤其是進水管路,必需保證嚴厲的不漏氣,并且在安裝上應無窩存空氣的可能。
6、如水泵安裝在進水水位以上吋,為了灌泵起動,個別可裝底閥。也可采取真空引水的辦法。
7、水泵與出水管路之后,普通需裝閘閥和止回閥(揚程小于20米的可不必),止回閥裝在閘閥后面。以上所述的安裝方法是指不配帶公共底座的水泵機組。
安裝配帶公共底座的泵,用調整底座與混凝土基礎之間的楔形墊鐵來校正機組的水平。然后在其間灌注混凝土。其安裝準則與要求,和不配帶公共底座的機組雷同。
五、管道多級離心泵起動、停滯和運行
1、起動與停止:
?、倨饎?dòng)前,滾動泵的轉子,應當輕滑均勻。
?、陉P(guān)閉出水閘閥,向泵內注不(如無底閥則用真空泵抽空引水)要保障泵內充斥水.無空氣窩存。
?、奂偃绫蒙涎b有真空表或壓力表.要封閉其與泵相銜接的旋基再起動電動機.待轉速正常后再打開;然后逐步打開出水閘閥,如流置過大,可以適當?shù)仃P(guān)小閘閥進行調節;反之流量過小時.將閘閥開大。
?、芫鶆虻?cái)Q緊填料壓蓋上的壓緊螺母,使液體成滴狀漏出.同時注意填料腔處的溫升。
?、莓?dāng)停止水泵運轉時.要先關閉真空表及壓力表的旋塞和出水管路上的閘閥.然后關閉電動機的電源.如
所處環境的溫度較低時,則應將泵體下部的四方螺塞翻開.去掉?水.免得凍裂。⑥長期結束應用時.應拆開水泵將另件上的水擦干.在加工名義涂上防銹油保存好。
2、運轉:
①水泵軸承最高溫度不應超過75°C。
?、跐櫥S承用的鈣基黃油的數目以占軸承體空間的1/3?1/2為宜。
?、厶盍夏p吋可適當壓緊填料壓蓋.若磨損過多應加以更換。
?、馨雌阼迻吮囕S器部件.留神電機軸承溫升。
⑤運行進程中.如發明矂聲或其余不畸形的聲音時,應即時泊車.檢査其起因.加以打消。
⑥不得任意提高水泵的轉速.但可以降低轉速使用.如本型泵額定轉速為n流量為Q,揚程為H.軸功率為N,降低轉速為n1.降速后流量.揚程.軸功率分離為Q1、H1和N1.其彼此關聯.可用下列公式迸行換算:
Q1=(n1/n)QH1=(n1/n)2HN1=(n1/n)3N
六、管道多級離心泵故障與消除
故障原因排除方法
泵不吸水,壓力表及真空表的指針激烈跳動。
1.注入的水不夠;
2.管路或儀表漏氣。
1.再往泵內灌水;
2.擰緊梗塞漏氣處。
泵不吸水,真空表顯示高度真空。
1、底閥沒打開或已淤塞;
2、吸水管路的阻力太大;
3、吸水高度太高。
1、校訂或更換底閥;
2、清洗或更換吸水管路;
3、降低吸水高度。
泵不出水壓力表顯示有壓力。
1、出水管路阻力太大;
2、旋轉方向錯誤;
3、葉輪擁塞;
4、轉速不夠。
1、檢査或縮短出水管路;
2、改正電念頭的旋轉方向;
3、清洗葉輪;
4、進步轉速。
流量不足或揚程太低。
1、葉輪或逬出水管路梗阻;
2、雙吸密封環磨損過多,或葉輪損壞;
3、轉速低于劃定值。
1、蕩滌葉輪或管路;
2、更換破壞的另件;
3、調正至額外轉速。
